百特打標機技術方案

一、技術指標

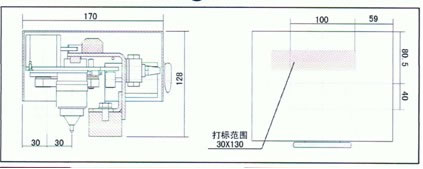

1. 打印范圍：30×130mm可調(根據產品情況而訂)

2. 打印深度：0.1—1.2mm可調(視不同材質而訂)

3. 打印速度：5--120字符/分鐘

4. 打印方向：上、下、左、右及圓弧面打印任意可選

5. 打印字符：大小、間距可靈活調整

6. 打印內容：漢字，數字，字母A-Z，圖形、常用圖形符號任意圖案字符

7. 打印輸入：手工輸入、條碼掃描（備選）

8. 電源功率：220V±15%V、50±3%Hz、功耗<300W

9. 氣源壓力：0.35--0.7Mpa

10. 重復精度：<0.1mm

11. 沖擊頻率：≥300Hz

二、綜合描述：

1．系統平臺軟件界面友好，易學易操作。

2. 系統工作穩定、軟件程序不易癱瘓，可連續24小時工作。

3. 整機符合電磁兼容設計。

4．打印針與工件的遠近距離可調。

5．能夠?qū)Υ蛴?nèi)容進行編輯，流水號自動累加。

6．打印行數可調，為1-100行。

7．輸入方式采用手工或掃描方式錄入。

8．設備可打印多種字型。

9．自動記憶功能，設定的狀態、流水號，下次開機時自動恢復狀態，不需初始化可立即工作，同時具有自動檢驗警示功能。

10. 打印運動方式采用直線滾動導軌運動方式。打印完畢

后，系統自動檢查步進電機所移動的步數，自動校準準確。

11．驅動器采用細分方式驅動，使電機運轉更平穩，高速特性更好，所走軌跡更加平滑圓滿，所打印的字體更加清晰美觀。

13．設備各運動部件具有自潤滑功能，同時具有防腐防靜電功能。

三： 標記機配置：（型號SCD-30×130）

序號	名稱	主要配置	物料編碼	規格型號	生產廠家	備注	數量
1	電氣控制部分	液晶顯示屏	JC002-005-002	5.1英寸		臺灣	1個
		貼膜鍵盤	JC002-006-001	KEYV1.0	精誠科技	自研	1個
		驅動器	JC004-001-001	M420	LEISAI	美國	2個
		開關電源	JC013-001-001	24V5A5V1A			1個
		船型開關	JC006-004-001	201			1個
		控制板	JC003-002-001	V1.0	精誠科技	自研	1個
2	機械執行部分	直線導軌	JC011-002-040	15E×240	HIWIN	臺灣	1個
		直線導軌	JC011-002-001	15E×160	HIWIN	臺灣	1個
		步進電機	JC005-002-001	57BYG059	四海	常州	2個
		電磁閥	JC006-001-001	35R-ACR-DDRR-1BR	MAC	美國	1個
		針及針腔	JC022-006-001	Φ4	精誠科技	自研	1套
		行程開關	JC014-001-002		歐姆龍	日本	2個
3	工裝部分	定位工裝	JC022-034-001		精誠科技	自研	1套
3	工裝部分	臺式工裝	JC022-028-001		精誠科技
4	附件	三聯體	JC020-003-001	FRL-600A	SHAKO	臺灣	1套
		控制電纜	JC018-017-002	19芯			1根
		電源線	JC017-002-001				1根

附：隨機備件：

序號	名稱	標準型號	產地	單位	數量	備注
1	彈簧	φ0.8×10×25	自制	個	2
2	齒型帶	132MXL	寧波	條	1
3	齒型帶	205MXL	寧波	條	1
4	O型圈1（粗）	20X2.5	臺灣	個	1
5	O型圈2（粗）	28X3.1	臺灣	個	1
6	行程開關	V-156-1A5	日本	個	2
7	打印針	Φ4X50	自制	根	1

四．設備的安裝、調試：

設備到達訂貨方后，訂貨方在供貨方指導下完成設備就位，安裝調試由供貨方負責，

五．驗收：

1. 在買方現場進行，設備安裝調試好后，按技術要求進行檢驗。

2. 設備在現場連續打標產品，其性能達到技術要求，打印樣件符合標準，即按技術協議進行終驗收，驗收合格后，設備進入質保期。

六．設備的培訓：

在終驗收時供貨方負責提供訂貨方相關人員現場的技術培訓。培訓內容包括設備操作與維護，工作原理，日常保養，故障判斷與排除等。

七．售后服務：

本設備實行一年內免費保修，終生維護。質保期內，供貨方對設備及工裝出現的各類故障及時免費維修服務，對非人為造成的零件損壞，及時免費更換。設備一旦出現故障，供方立即響應，如需方解決不了，供貨方及時到達現場，免費更換損壞的零件，維修設備直至設備正常運轉。

附：打標機圖片

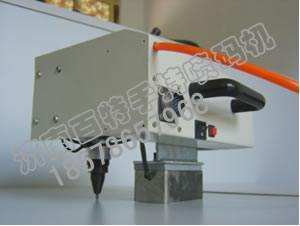

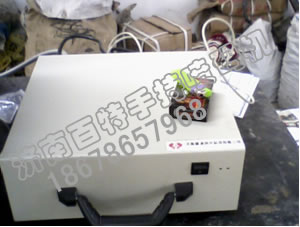

打標執行器控制箱

本產品適用于汽車發動機和車架號的打標要求，可以避免發動的拆裝等繁瑣工序。減輕了工人的工作量，提高了工作效率。

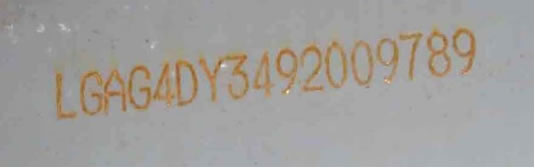

鋼件打標效果：

本產品地址：http://fsglary.cn/product/186_1620.html
